Описание блока управления AN-MOTORS MCSL-1.1
MCSL-1.1 - плата управления для автоматических приводов AN-MOTORS серии ASL, поддерживающая работу в широком диапазоне входного напряжения и имеющая 4 режима работы. Оборудована дисплеем для индикации работы автоматики и двумя предохранителями высоковольтной и низковольтной части (F 6,3A и F 0,8A). Плата позволяет управлять как основными, так и дополнительными функциями воротной автоматики (регулировка скорости и усилия, режим "калитки" - частичного открытия для прохода пешехода, обнаружение препятствий, плавный старт и остановка, фототест - движение только после проверки устройств безопасности). На плате управления расположена радиоплата, работающая на частоте 433,92 МГц и позволяющая хранить в памяти до 20 пультов передатчиков AN-MOTORS AT-4.
Блок управления оборудован интегрированным источником низковольтного напряжения для питания внешних устройств (например, фотоэлементов или универсального радиоприемника) и имеет входы для подключения устройств безопасности (две пары фотоэлементов, сигнальная лампа).
На блоке управления реализованы функции: пешеходный проход регулируемой ширины, 4 режима работы (в том числе с автозакрытием), настройка рабочего усилия, отключаемая функция рывка в начале маневра, время работы, замедление, торможение, предварительное включение сигнальной лампы, режим "фототест". Для визуализации команд управления и программирования на плату управления установлен дисплей.
Емкость встроенного радиоприемника - 20 пультов (бегущий код). Электродвигатель привода оснащен защитным датчиком температуры для аварийного отключения в случае перегрева обмотки.

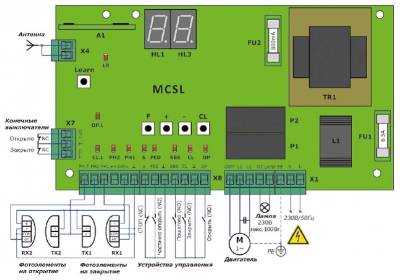

Плата MCSL-1.1 позволяет подключить, как напрямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:
- Сигнальную лампу AN-MOTORS F5000 или AN-MOTORS F5002;
- Внешний радиоприемник AN-MOTORS AR-1-1500;
- Фотоэлементы безопасности AN-MOTORS P5103;
- Кодовую панель AN-MOTORS DIP;
- Универсальный обогреватель AN-MOTORS AH90;
- Модуль открытия ворот с телефона PAL-ES.
